IS-IS

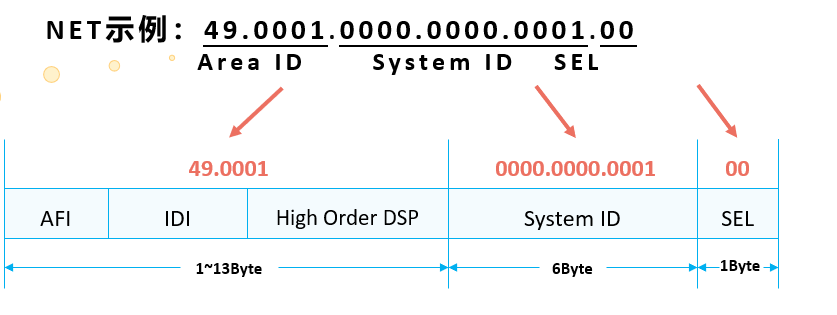

NET 网络实体名
NET网络实体名,由area id 和system id组成 后面还有个一比特的sel 用来标记是否为伪节点
system id 相当于route id

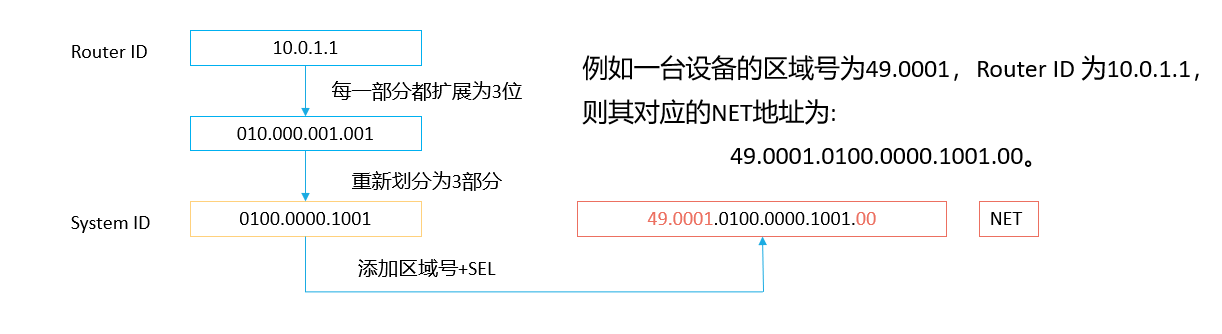

可将route id 每一部分华为三位,然后重新化为三部分构成system id
IS-IS区域划分
isis也有用骨干区域与非骨干区域的概念,与ospf类似,每一个非骨干区域都必须通过LV1-2的路与骨干区域相连,可以理解为ospf的ABR
骨干区域必须为一个由LV-1-2与LV-2构成的连续区域
- level-1路由器
只与level-1,level1-2路由器建立邻接关系,无法与level-2路由器建立邻接关系.
level-1路由器只负责维护level-1的链路数据库,该链路数据库只包含本区域内的信息.
level-1的路由器必须通过level-1-2的路由器接入骨干区域从而访问其他区域.
- level-2路由器
与同一区域或者不同区域的level-2路由器或者level-1-2路由器形成邻接关系
维护一个level-2 lsdb,包含整个is-is域内的全部路由信息
路由域中level-2路由器必须是连续的
- level-1-2路由器
level-1-2路由器类似abr
Level-1-2路由器维护两个LSDB，Level-1的LSDB用于区域内路由，Level-2的LSDB用于区域间路由。
同时属于Level-1和Level-2的路由器称为Level-1-2路由器，它可以与同一区域的Level-1和Level-1-2路由器形成Level-1邻接关系，也可以与其他区域的Level-2和Level-1-2路由器形成Level-2的邻接关系。
IS-IS报文类型
- IIH 类似ospf 的 hello报文,用于建立和维持邻接关系
- LSP :用于交换链路状态信息
- CSNP:LSDP中所有LSP的报文摘要 类似DD报文
- PSNP:用于请求邻居发送新的LSP 点到点网络中使用psnp对收到的lsp做确认
建立邻接关系时,如果为level1路由器则area id必须一致
链路两端isis接口的网络类型必须一致
链路两端isis接口地址必须处于同一网段
DIS与伪节点
在广播网络中,isis会选出一个路由器作为DIS
DIS用于创建和更新伪节点,并生成伪节点的LSP,伪节点与DISsystem id相同 后面的cid 非零来表示
level-1与level-2的dis是分别选举的,同一台路由器可以在不同级别拥有不同的优先级
DIS优先级最大的被选为DIS
优先级相同则选取MAC地址最大的路由器
DIS 发送hello 的间隔为普通路由器的1/3
IS-IS中DIS与OSPF协议中DR（Designated Router）的区别
- 在IS-IS广播网中，优先级为0的路由器也参与DIS的选举，而在OSPF中优先级为0的路由器则不参与DR的选举。
- 在IS-IS广播网中，当有新的路由器加入，并符合成为DIS的条件时，这个路由器会被选中成为新的DIS，原有的伪节点被删除。此更改会引起一组新的LSP泛洪。而在OSPF中，当一台新路由器加入后，即使它的DR优先级值最大，也不会立即成为该网段中的DR。
- 在IS-IS广播网中，同一网段上的同一级别的路由器之间都会形成邻接关系，包括所有的非DIS路由器之间也会形成邻接关系。而在OSPF中，路由器只与DR和BDR建立邻接关系。
